新品速遞 | 適用于1200V IGBT及碳化硅器件的高性價比雙通道驅動器2xD0210T12x0

08.01.2025

在現代電力電子系統中，碳化硅MOSFET和IGBT是核心功率器件。其中，碳化硅具備高效率、高開關頻率及高溫耐受性等特性，IGBT技術成熟且性價比高，兩者協同推動著系統性能的提升。

然而，要充分發揮這些功率器件的潛力，搭配高效、可靠且兼具靈活性的驅動電路至關重要，市場對功率半導體驅動方案的要求持續攀升，不僅需要極高的系統可靠性以保證長期穩定運行，更需在保證性能的前提下，具備較高的性價比。同時，驅動方案還需解決不同器件（如碳化硅與IGBT）及復雜拓撲（如三電平）的多樣化驅動需求。

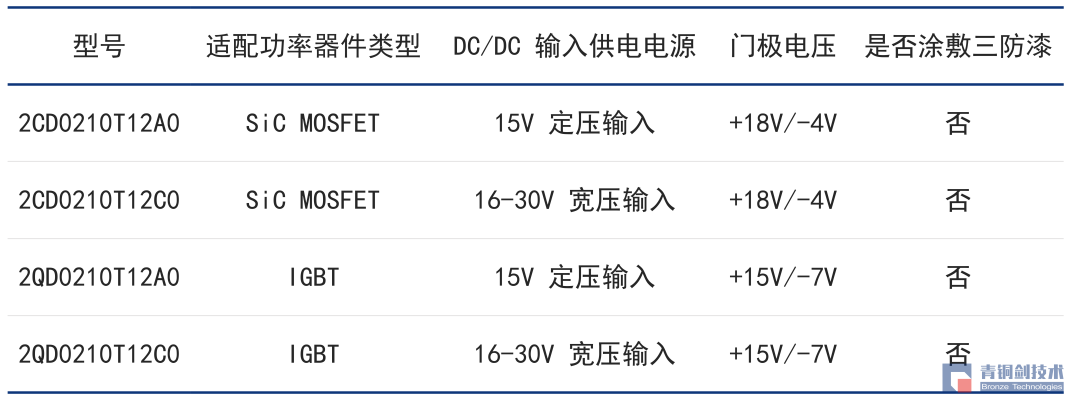

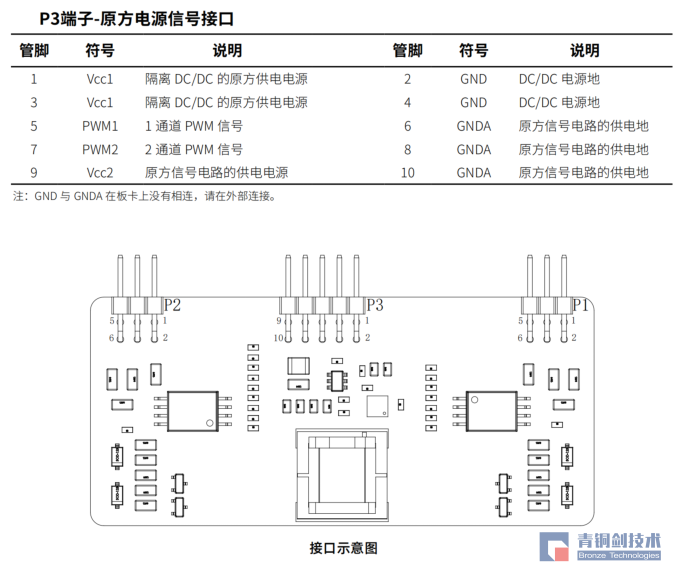

青銅劍技術針對以上應用需求設計推出了2xD0210T12x0驅動器，該方案搭載核心芯片BTD5350（基本半導體驅動芯片）以及BTP1521（基本半導體正激電源芯片），可滿足IGBT與碳化硅MOSFET的兼容使用需求，且具有電源欠壓保護、米勒鉗位、過溫保護等功能，CMTI高達150kV/μs。

應用領域

中大功率電源/APF/SVG/PCS/電機驅動

核心亮點

高兼容度

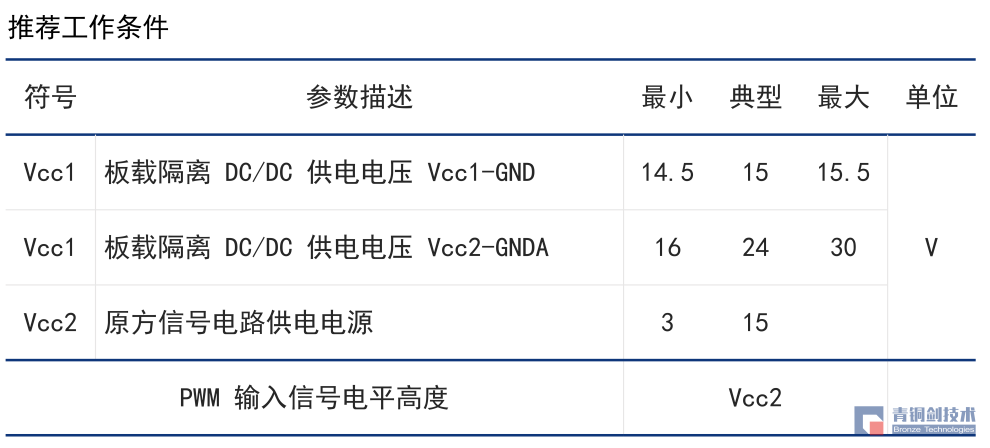

2xD0210T12x0驅動器電源部分搭載正激DCDC開關電源BTP1521芯片，可為驅動器提供高達6W功率，配合LDO驅動可覆蓋15V~30V電源寬輸入。

驅動部分采用單通道隔離驅動芯片BTD5350，可覆蓋5V/15V信號電平輸入，峰值電流10A，配合副邊穩壓電路即可滿足IGBT/碳化硅門極驅動電壓需求。

得益于雙通道分別獨立的產品設計，該驅動可適配多種電平拓撲的應用需求。

米勒鉗位功能

在橋式電路中，功率器件會發生米勒現象，它是指當一個開關管在開通瞬間，使對管的門極電壓出現非預期的電壓抬升的趨勢。這種現象廣泛存在于功率器件中，包括IGBT、Si MOSFET、碳化硅MOSFET。

對管門極電壓被抬升的高度主要是因為米勒電流的影響，米勒電流主要由橋臂中點du/dt作用于下管的米勒電容引起的，如果不將米勒電流降低或泄放掉，對管門極電壓被抬升的幅值超過開關管的門檻電壓即會造成短路。

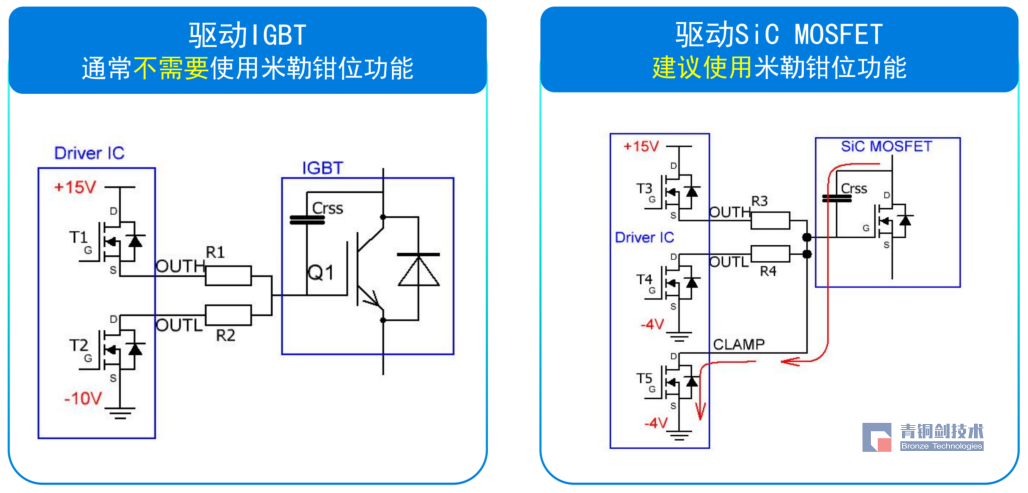

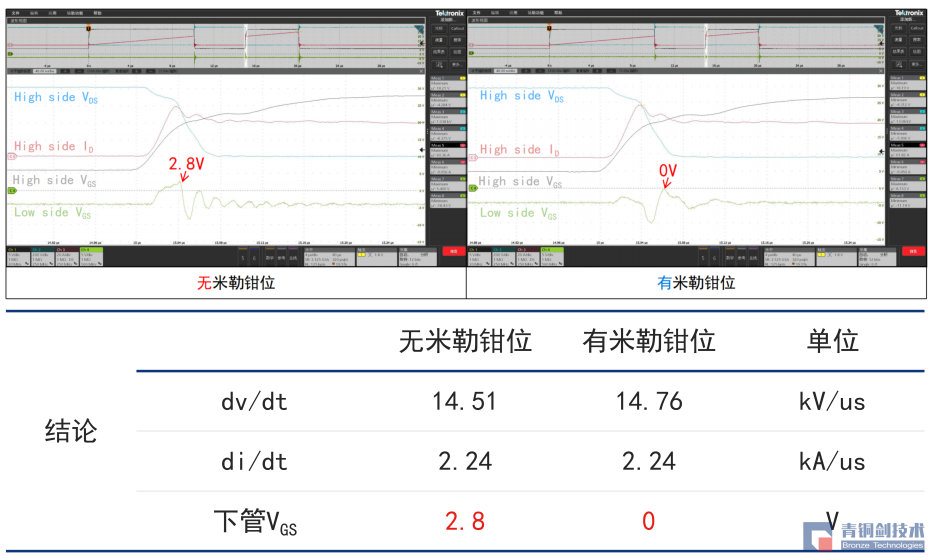

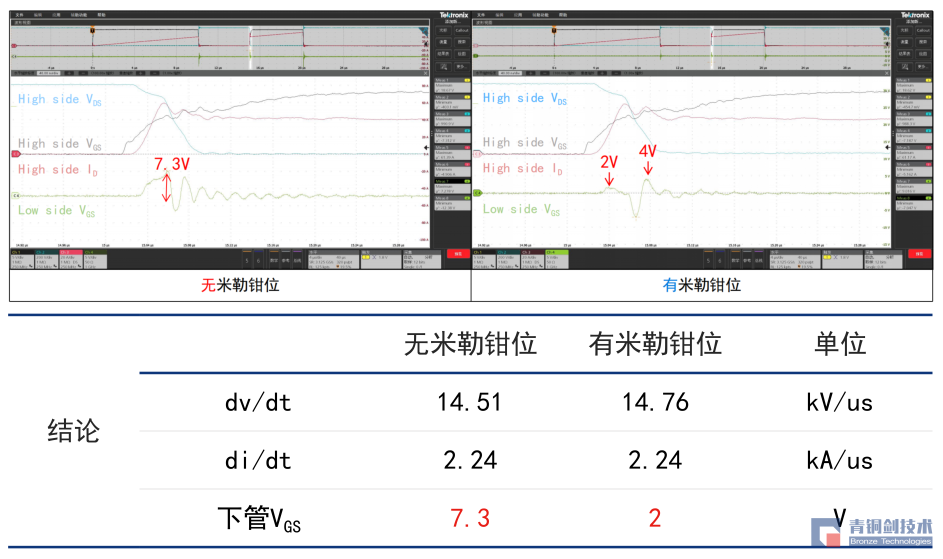

米勒鉗位原理是通過一個低阻抗回路泄放掉米勒電流。在IGBT中，因為IGBT的開關速度相較于碳化硅MOSFET要低，且門檻電壓相較于碳化硅MOSFET要高，所以通常不需要此功能。下圖為實際使用BTD5350芯片搭建的驅動，搭配由碳化硅MOSFET組成的橋式電路的有無米勒鉗位功能的對比波形。

0V關斷波形

測試條件：上管V_GS=0V/+18V，下管V_GS=0V；V_DS=800V；I_D=40A；Rg=8.2Ω；L_load=200uH；Ta=25℃
