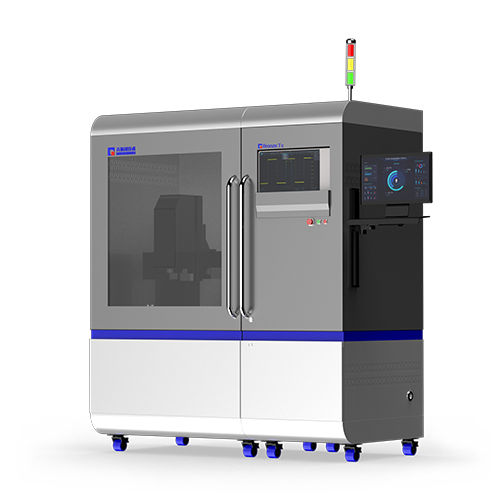

QTJT-D 系列是青銅劍專為IGBT/SiC動態性能測試而開發的一款專業設備，可進行IGBT/SiC器件的單管、模塊、IPM/功率模組的動態參數測試。 系統主要由設備主機（控制模塊、高壓電源、可調負載電感、充放電模塊、配電模塊等）、示波器及探頭、 測試工裝等組成。可進行多模塊并聯均流測試、雙脈沖動態測試、RBSOA安全工作區測試、一類/二類短路測試等。
出色的低溫制冷方案，溫控范圍-45℃~250℃；匹配多種防冷凝措施，防止低溫測試過程中冷凝水的產生，確保測試安全。
可手動或自動校準，方便測試使用；基于硬件方式的相位校準方案，更精準，更可靠。
專業定制設計，出色匹配被測件的低感電容及疊層母排設計，提供出色的SiC低感測試工裝。
多工況自動測試， 一鍵導出測試報告，可選格式及測試項
智能軟件算法、精準卡點，準確度高、一致性強
可根據用戶檢測功能靈活定制，更適合使用
測試電壓10~1700V/10~6500V
測試電流(峰值)20~6000A(10000A,10μs)
雜散電感<10nH(需特殊定制,僅測試工裝雜感)
門極電阻手動調整0~100Ω(可選配自動調整)
門極電壓調節范圍負壓:-15V-0V,正壓:0V~+25V
門極電壓精度±0.1V
脈沖信號形式單/雙脈沖、多脈沖
脈沖信號寬度0.1μs~1000μs,分辨率0.02μs,精度±0.1μs
負載電感10μH/50μH.../1000μH,8檔自動可調，精度±59;可選配置
遠程通訊LAN/USB
溫控裝置溫度控制范圍:常溫~200%C,精度±2%C:可選配低溫測試、溫度范圍等
安全防護過流過壓保護，防觸電漏電保護，高壓互鎖，快速放電，三色警示燈，急停等
