1QP0635V(S)xx

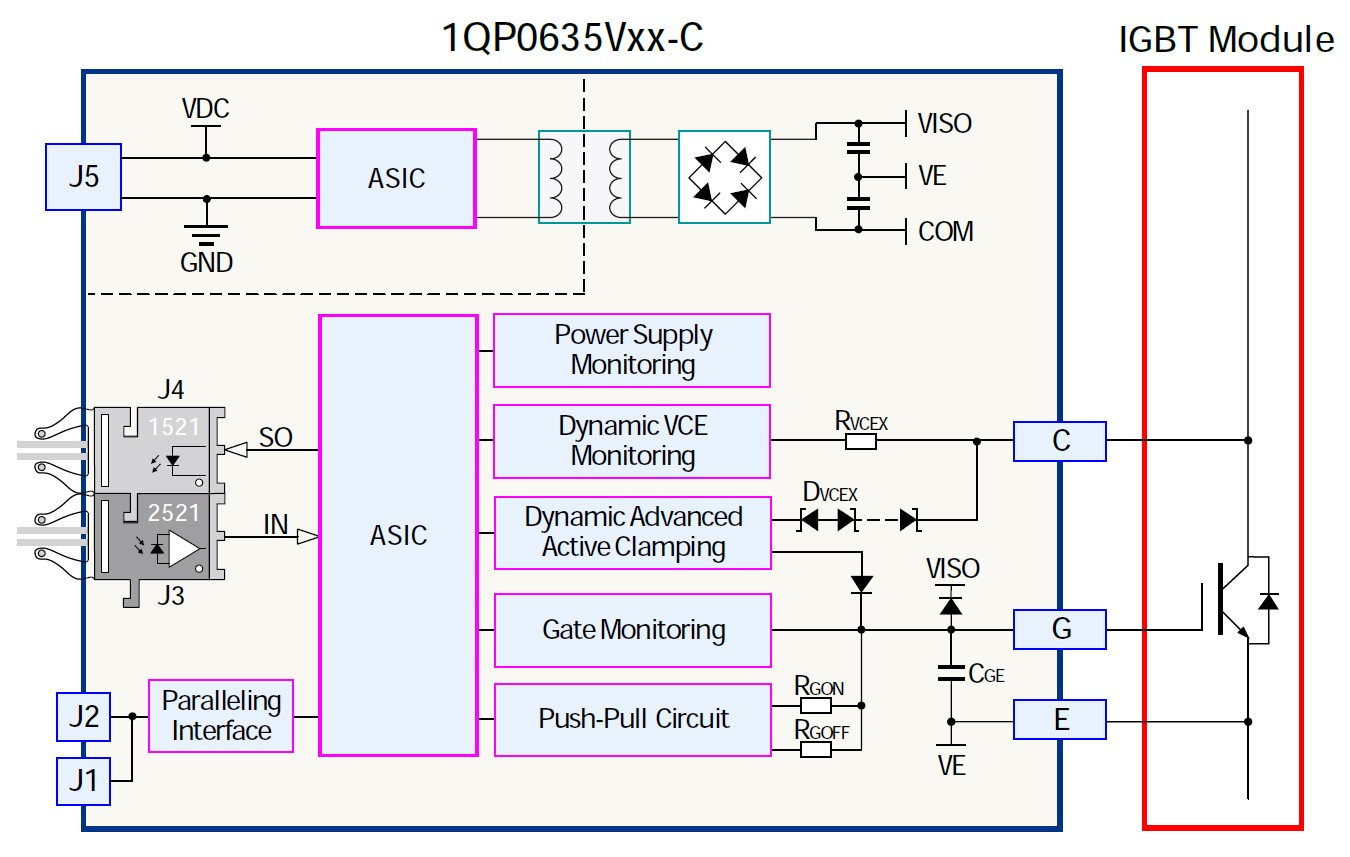

1QP0635Vxx/1QP0635Sxx是一款單通道、大功率、高可靠性和高集成度的 IGBT 門極驅動器，基于青銅劍開發的第二代ASIC芯片組，適用于高電壓(≤3300V)的應用，最多可支持4路并聯。
1QP0635Vxx/1QP0635Sxx適用于 IHM 封裝的 IGBT 模塊，即插即用的功能使驅動板可直接焊接在IGBT模塊上使用，無需轉接處理。
產品特點
單通道即插即用IGBT驅動器（支持單管/并聯使用） |
運行電壓最高3300V |
單通道峰值電流±35A，驅動功率6W |
光纖信號輸入/輸出 |
集成原/副邊供電欠壓保護 |
集成隔離DC/DC電源 |
集成IGBT短路保護 |
集成動態有源鉗位 |
集成門極監控 |
關鍵參數
| 功率器件最高電壓 | 3300V | 最大開關頻率 | 10kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 6W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 15V | 供電電源最大電流 | - |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 6000Vac |
