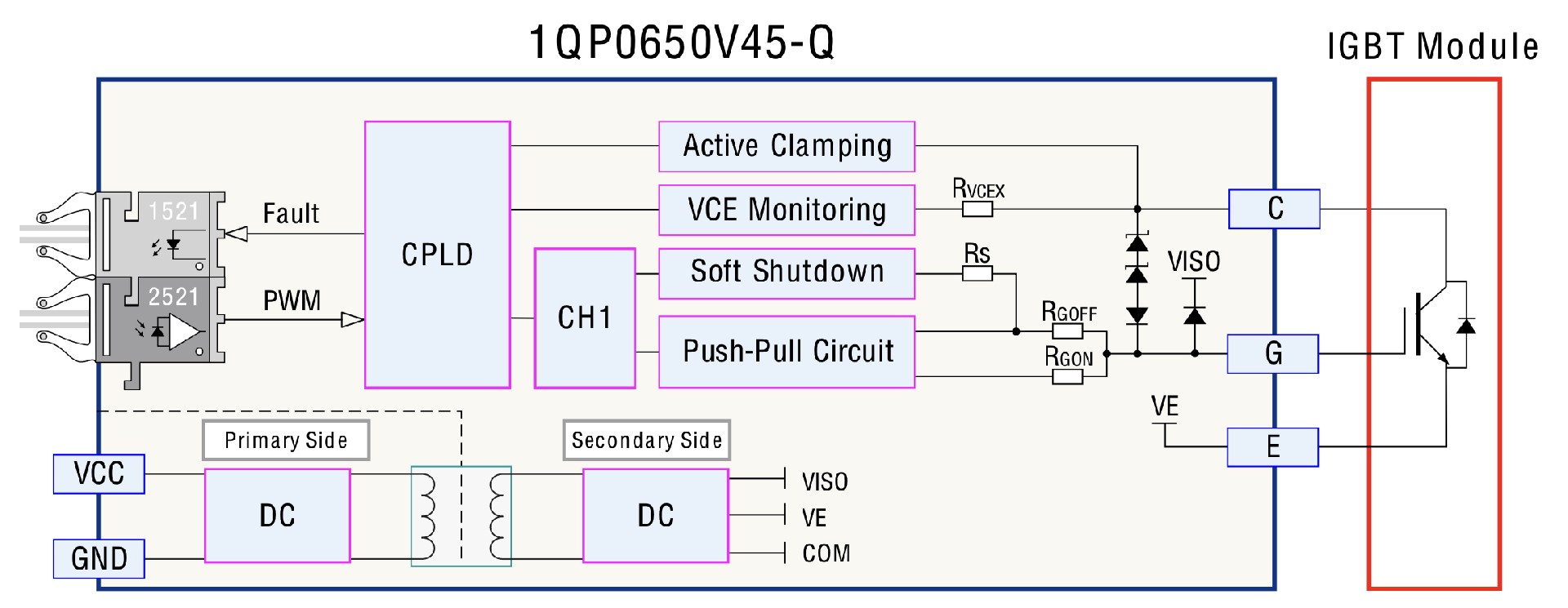

1QP0650V45-Q采用我司ASIC芯片組結合CPLD芯片設計組成的單通道、大功率、高絕緣電壓、緊湊型驅動器，針對4500V以下壓接封裝IGBT模塊設計而成。驅動核心板固定在功率單元外殼或專門設計的固定底座上。
直流斷路器 |
軌道供電 |
機車牽引 |
中壓變頻器 |
單通道IGBT驅動器 |
適配4500V以下壓接封裝IGBT模塊 |
寬電源輸入電壓18V~25V |
電源防反接保護 |
PWM信號光纖信號輸入 |
集成隔離DC/DC電源 |
集成副邊電源欠壓保護 |
集成動態有源鉗位 |
集成VCE短路保護 |
集成軟關斷 |
| 功率器件最高電壓 | 4500V | 最大開關頻率 | 10kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 6W | 門極驅動電流 | ±50A |
| 供電電源電壓 | 18V~25V | 供電電源最大電流 | 300mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 10000Vac |
