2QD0435T17-C是一款雙通道緊湊型高功率驅動核，基于青銅劍開發的第二代ASIC芯片組，用于高可靠性應用。
2QD0435T17-C 適用于1700V及以下電壓的IGBT模塊，搭配相應外圍電路后可支持多種拓撲。
儲能變流器 |
風電變流器 |
光伏逆變器 |
電機傳動 |
SVG |
有源濾波 |

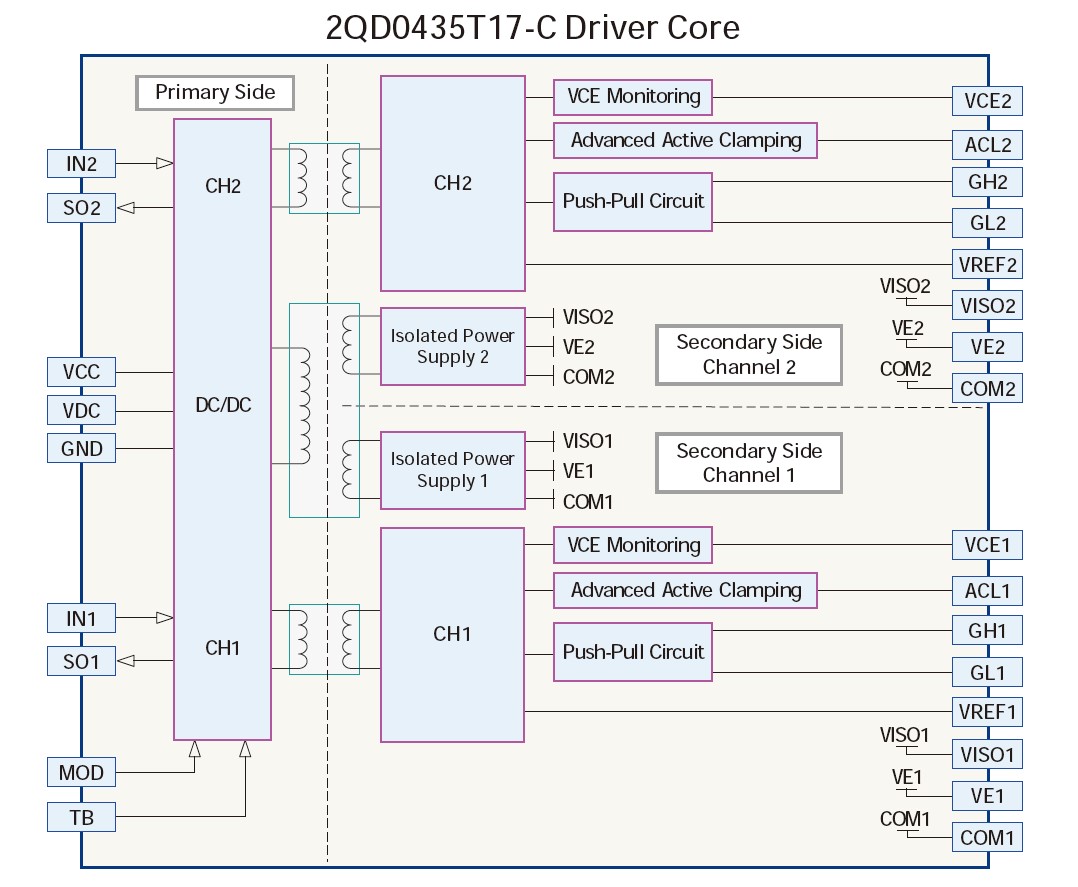

雙通道驅動核 |
運行電壓最高1700V |
單通道峰值電流±35A，驅動功率4W |
絕緣耐壓5000V |
直接/半橋模式選擇 |
集成原/副邊供電欠壓保護 |
集成IGBT短路保護 |
集成高級有源鉗位 |
| 功率器件最高電壓 | 1700V | 最大開關頻率 | 100kHz |
| 門極開通電壓 | 15V | 門極關斷電壓 | -10V |
| 門極驅動功率 | 4W | 門極驅動電流 | ±35A |
| 供電電源電壓 | 15V | 供電電源最大電流 | 620mA |
| 運行溫度 | -40~+85℃ | 原副邊絕緣耐壓 | 5000Vac |
